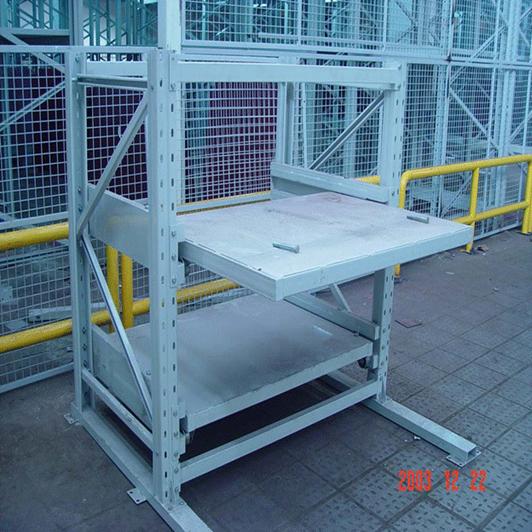

抽屉式货架结构特点:
    抽屉式货架亦称模具货架,用于存放中小型模具,顶部选配手拉葫芦移动车,便于模具的起吊和存取,抽屉板下设置有滚轮轨道,使重载后依然能用很小的力轻松拉动。通常每层承载量小于500kg。重型抽屉式货架可用于存放特重型模具和货物, 其特点主要有以下几点:
    1、节省场地:可存放几十套中小型模具。
    2、结构简单:由多种组合部件装置而成,便于拆卸,运输和组装。
    3、操作轻便:采用轴承组合,滑动平稳并附有独立吊模装置。
    4、安全可靠:附加定位保险装置,使用安全可靠。
• 模具货架,主要存放各种模具物品,根据层载能力要求分为轻型模具货架和重型模具货架。货架顶部可配置移动葫芦车,以方便模具的起吊。轻型模具货架采用100×50mmC型钢作为专用立柱,立柱由优质Q235带钢经轧机一次性轧制而成。抽屉盘框架一般采用矩形管和4.0折弯件焊接而成上铺钢板。导向槽采用4.0钢板折弯而成。顶部、底部采用横梁连接,顶部铺顶板,顶板可存放物品。
重型模具货架采用重型货架做为整体框架,在货架柱片上安装导向轨、抽屉盘。一般立柱需用不低于90×70立柱。
模具货架由立柱加拉杆组成柱片,将导向槽安装于柱片之上,上下用横梁连接固定,接着将抽屉盘安装于导向槽内,上好限位销和导向轨,最后铺设顶板。
如厂房内无行吊,还可在货架立柱之上架设天轨和天车,并可安装手动或电动葫芦,天轨采用不低于100×50抱焊横梁。
整体部件做好黑胚后经抛丸除油、除锈,喷塑最后一道表面处理工艺,完成后便可包装发货.
• 1、组合装配、主要由柱片、导向槽、抽屉层、拉杆、定位销等,采用螺栓连接,结构稳定,安全可靠,一般成排使用。
2、抽屉盘主要由滑轨、抽屉盘组成。抽屉盘由矩管加折弯件焊接而成的框架和钢板组成。
   每条滑轨由两个轴承前后上下固定,可以在导向槽内随意滚动,阻力小,可以轻松拉出抽屉。
3、模具货架的抽屉盘出于安全考虑,设计了定位销和限位销,以保证抽屉盘在抽出时保证安全。
4、轻型模具货架层载在200~800kg/层。重型抽屉式货架层载在:800~1500kg/层。
5、模具货架占地少、层重大、分类详细、操作简单。
6、模具货架还可以在货位式货架的横梁上做抽屉盘,成本跟节约,结构更稳固。
